H型旋轉接頭是一種廣泛應用于工業領域的動態密封裝置,它通過允許兩個或多個管道或設備的連接部分以一定的角度和速度進行旋轉,從而實現流體或氣體的傳輸。例如:冷卻水、冷卻液、低飽和蒸汽、熱油、液壓油、甘油、潤滑油、齒輪油、乙二醇、甲醇、壓縮空氣、真空、氧氣、氮?dú)?、氟利昂等?/div>
這種
旋轉接頭的主要特點是結構簡單,兩個進口NSK、SKF高速緊密軸承雙支撐,安裝方便,使用靈活,能夠滿足各種復雜的連接需求。主要組成部分包括接頭體(殼體和空心軸)、密封件、密封補償件和連接緊固件。接頭體是接頭的主要部分,它通常由高強度的金屬(H62合金銅)材料精鑄而成,能夠承受高壓和高溫的環境。密封件則是用來防止流體泄漏的重要部件,它通常由耐磨、耐高溫的材料制成,能夠在高速旋轉的情況下保持良好的密封性能。標準型采用高密度碳石墨密封環,高溫型采用浸銻碳石墨密封環,高速型采用碳化硅(陶瓷)密封環,耐磨型采用碳化鎢(硬質合金)密封環;全系列產品均配用日本進口631不銹鋼補償彈簧,具有耐高溫、耐腐蝕、機械性能好的特點;連接緊固件則是用來固定接頭體的部件,它通常和不銹鋼或其他耐腐蝕的材料空心軸一體加工制成的多種國家標準的螺紋及半分環快換法蘭,能夠保證接頭的穩定性和耐用性。
H型旋轉接頭的使用范圍非常廣泛,它可以用于各種類型機械設備中,包括液壓系統、氣動系統、冷卻系統等。此外,它還可以用于一些特殊的設備,如壓縮機、泵站、閥門等。無論是在工業生產中,還是在日常生活中,都可以看到H型旋轉接頭的身影。
一、H型旋轉接頭內部結構和工作原理(內補償式)

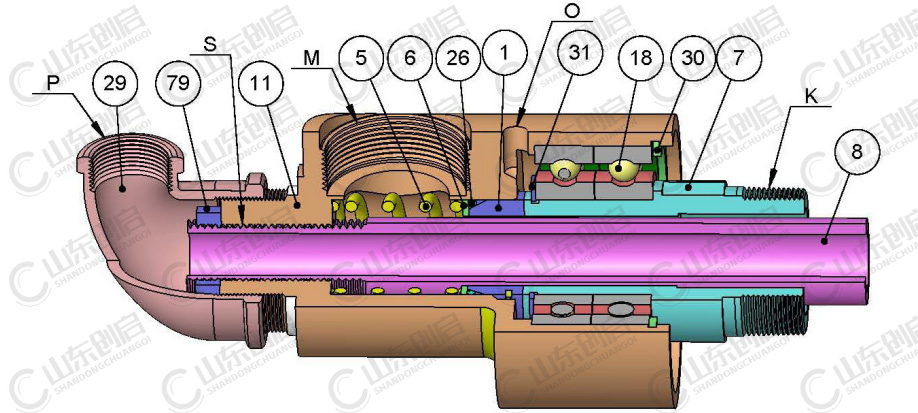

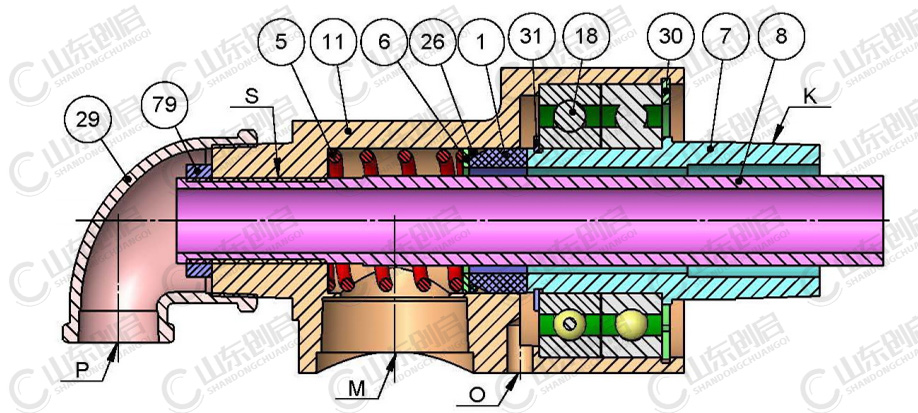

(一)H型旋轉接頭內部結構圖及零件名稱
零件名稱:1.石墨密封環,5.彈簧,6.彈簧墊,7.外管(K),8.內管(用戶自備),11.殼體,18.球軸承,26. ○形圈, 29.彎頭,30.孔用擋圈,31.軸用擋圈,79.內管用鎖緊螺母(用戶自備)。K—外管代號,M—管路接口代號,P—管路接口代號, S—內管代號,O—止轉孔代號(流通介質泄露觀察孔,簡稱:觀察孔)。
(二)H型旋轉接頭工作原理
H型旋轉接頭三維剖視圖1. 外管(7)連接到設備滾筒軸頭,和設備同步運轉,是主要的運動部件。
2. 殼體(11)和彎頭(29)連接到管路中,和管路固定,是靜止不動的部件。
3. 石墨密封環(1)是主要的密封件,實現動密封。密封環(1)端面和外管(7)端面之間的接觸面形成另一個動密封面(平面密封)。
4.彈簧(5)為動密封面提供密封壓力。
5. 球軸承(18)在外管和殼體之間,為旋轉接頭提供支撐,又稱為自支撐式旋轉接頭(SelfSupported Rotary Joint)。
6.由于動態密封摩擦副在運轉時存在摩擦扭矩,需要為旋轉接頭提供止轉,(注意:如果不止轉,旋轉接頭殼體會隨著外管轉動),在殼體觀察孔上提供止轉孔(O)止轉,用于安裝止轉桿止轉,或者直接采用金屬軟管連接支轉,或者在 M 口連接硬管止轉。
7. 由于石墨密封環(1)在運轉時存在磨損,當石墨密封環磨損時,石墨密封環在彈簧壓力作用下、在殼體內部自動移動、以補償石墨密封環的磨損,因此,旋轉接頭和管路的連接,不一定使用軟連接(撓性連接,采用金屬軟管或膠管連接),可以采用硬連接(鋼管連接)。石墨密封
環在彈簧壓力作用下、在殼體內部自動移動,以補償密封環的磨損,這種旋轉接頭,又稱為內補償式旋轉接頭。
8.雙通路旋轉接頭:由管路接口(M 口)進入,通過外管(7)和內管(8)之間的環形間隙進入設備滾筒,形成一個外部通路。殼體(11)內部 S 口通過管螺紋和內管(8)連接,形成一個內部通路,和管路接口(P 口)連通。
二、H 型旋轉接頭型號規格

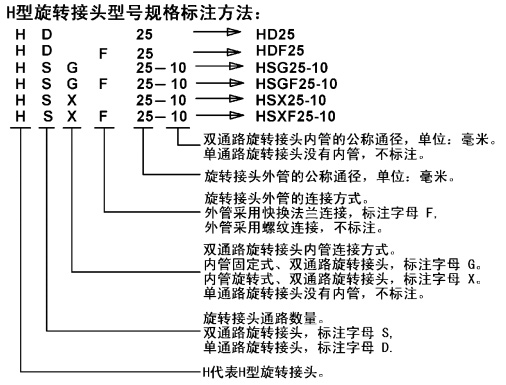

(1)H型旋轉接頭型號規格標注方法
(2)H型旋轉接頭型號規格說明
1. H 型旋轉接頭規格如下:DN6(1/8″), DN8(1/4″), DN10(3/8″),DN15(1/2″), DN20(3/4″), DN25(1″),DN32(1-1/4″),DN40(1-1/2″),DN50(2″),DN65(2-1/2″),DN80(3″),DN90(3-1/2″)。DN 是Nominal Diameter 英文縮寫,是指公稱直徑。括號外的公稱規格對應括號內的英寸規格。旋轉接頭的規格用外管 K 的公稱通徑表示。
2. 用螺紋連接的外管和內管有旋向要求,可直接注明,左旋注明左旋,或 LH;右旋注明右旋或 RH。
3. 螺紋連接采用標準英制管螺紋,牙形角為 55 度。外管 K外螺紋,M 口內螺紋,P 口內螺紋為 BSPT 英制圓錐管螺紋,S 口內管連接螺紋為 BSP 英制圓柱管螺紋。
4. 非標產品和說明書中沒有列入的規格,可以定做。DN65(2-1/2″)以上規格推薦選用 HK 型旋轉接頭。
5.詳細規格尺寸請移步本網站《產品中心》欄目查閱、下載,或聯系山東創啟銷售部、技術部索取旋轉接頭產品樣本(冊)。
(2)H型旋轉接頭型號規格表
規格 | 型號 |
mm | inch | HD | HD-F | HS-G | HS-GF | HS-X | HS-XF |
6 | 1/8 | HD-6A |
|
|
|
|
|
8 | 1/4 | HD-8A |
|
|
|
|
|
10 | 3/8 | HD-10A | HD-F 10A |
|
|
|
|
15 | 1/2 | HD-15A | HD-F 15A | HS-G 15-6A | HS-GF 15-6A | HS-X 15-6A | HS-XF 15-6A |
20 | 3/4 | HD-20A | HD-F 20A | HS-G 20-8A | HS-GF 20-8A | HS-X 20-8A | HS-XF 20-8A |
25 | 1 | HD-25A | HD-F 25A | HS-G 25-10A | HS-GF 25-10A | HS-X 25-10A | HS-XF 25-10A |
32 | 1-1/4 | HD-32A | HD-F 32A | HS-G 32-15A | HS-GF 32-15A | HS-X 32-15A | HS-XF 32-15A |
40 | 1-1/2 | HD-40A | HD-F 40A | HS-G 40-20A | HS-GF 40-20A | HS-X 40-20A | HS-XF 40-20A |
50 | 2 | HD-50A | HD-F 50A | HS-G 50-25A | HS-GF 50-25A | HS-X 50-25A | HS-XF 50-25A |
65 | 2-1/2 | HD-65A | HD-F 65A | HS-G 65-32A | HS-GF 65-32A | HS-X 65-32A | HS-XF 65-32A |
80 | 3 | HD-80A | HD-F 80A | HS-G 80-40A | HS-GF 80-40A | HS-X 80-40A | HS-XF 80-40A |
90 | 3-1/2 | HD-90A | HD-F 90A | HS-G 90-50A | HS-GF 90-50A | HS-X 90-50A | HS-XF 90-50A |
注:1.空格是指沒有可選用的型號規格,須訂制;2.型號規格中不包含螺紋旋向RH(右旋)、LH(左旋)。
(3)H型旋轉接頭外管K螺紋說明
BSPT 英制管螺紋說明
1. 英制管螺紋牙形角為 55°。
2. 螺紋錐度為 1°47′28″,小端大徑為 D1,大端大徑為 D2。
3. 基準長度 L 對應螺紋的基準大徑 D,為 BSP 圓柱螺紋尺寸。
4. BSPT 為圓錐螺紋,螺紋有錐度。
5. BSP 螺紋為圓柱螺紋,螺紋為直螺紋,螺紋無錐度。
6. 英寸螺紋規格,對應公稱通徑,對應水煤氣管外徑 OD,供選規格參考。
7. BSPT 是英文 British Standard Pipe Thread(英制標準管螺紋)的縮寫。
8. BSP 可以理解為英文 British Straight Pipe thread(英制圓柱管螺紋)的縮寫。
山東創啟H型旋轉接頭BSPT英制管螺紋尺寸表 |
規格 | 公稱通徑 | 每英寸牙數 | 螺距 | 最小長度 | 最大長度 | 基準長度 | 基準大徑 | 基準中徑 | 基準小徑 | 小端大徑 | 大端大徑 | 水煤氣管外徑 |
英寸 | 毫米 | n | P | | | L | D | | | D1 | D2 | OD |
1/8 | 6 | 28 | 0.907 | 5.6 | 7.4 | 4 | 9.728 | 9.147 | 8.566 | 9.478 | 9.941 | 10 |
1/4 | 8 | 19 | 1.337 | 8.4 | 11 | 6 | 13.157 | 12.301 | 11.445 | 12.782 | 13.470 | 13.5 |
3/8 | 10 | 19 | 1.337 | 8.8 | 11.4 | 6.4 | 16.662 | 15.806 | 14.95 | 16.262 | 16.975 | 17 |
1/2 | 15 | 14 | 1.814 | 11.4 | 15 | 8.2 | 20.955 | 19.793 | 18.631 | 20.443 | 21.380 | 21.25 |
3/4 | 20 | 14 | 1.814 | 12.7 | 16.3 | 9.5 | 26.441 | 25.279 | 24.117 | 25.847 | 26.866 | 26.75 |
1 | 25 | 11 | 2.309 | 14.5 | 19.1 | 10.4 | 33.249 | 31.77 | 30.291 | 32.599 | 33.793 | 33.5 |
1-1/4 | 32 | 11 | 2.309 | 16.8 | 21.4 | 12.7 | 41.91 | 40.431 | 38.952 | 41.116 | 42.454 | 42.25 |
1-1/2 | 40 | 11 | 2.309 | 16.8 | 21.4 | 12.7 | 47.803 | 46.324 | 44.845 | 47.009 | 48.347 | 48 |
2 | 50 | 11 | 2.309 | 21.1 | 25.7 | 15.9 | 59.614 | 58.135 | 56.656 | 58.620 | 60.227 | 60 |
2-1/2 | 65 | 11 | 2.309 | 23.2 | 30.2 | 17.5 | 75.184 | 73.705 | 72.226 | 74.090 | 75.978 | 75.5 |
3 | 80 | 11 | 2.309 | 26.3 | 33.3 | 20.6 | 87.884 | 86.405 | 84.926 | 86.597 | 88.678 | 88.5 |
4 | 100 | 11 | 2.309 | 32.3 | 39.3 | 25.4 | 113.03 | 111.551 | 110.072 | 111.443 | 113.899 | 114 |
5 | 125 | 11 | 2.309 | 36.6 | 43.6 | 28.6 | 138.43 | 136.951 | 135.472 | 136.643 | 139.368 | 140 |
6 | 150 | 11 | 2.309 | 36.6 | 43.6 | 28.6 | 163.83 | 162.351 | 160.872 | 162.043 | 164.768 | 165 |

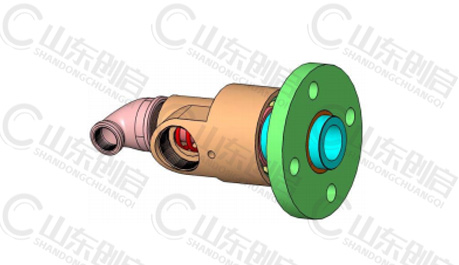

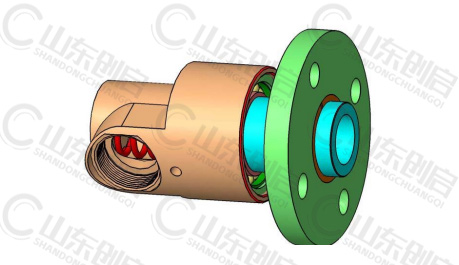

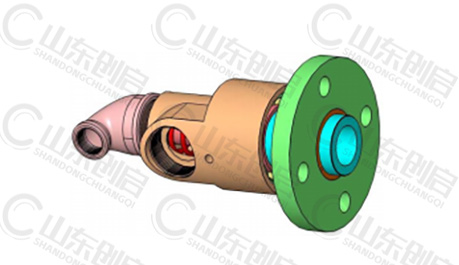

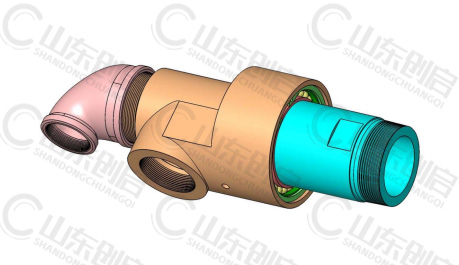

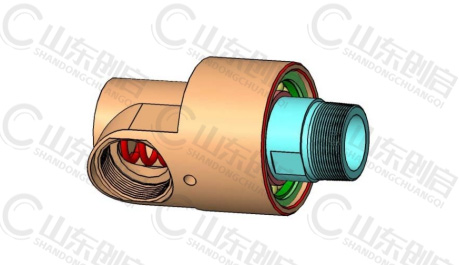

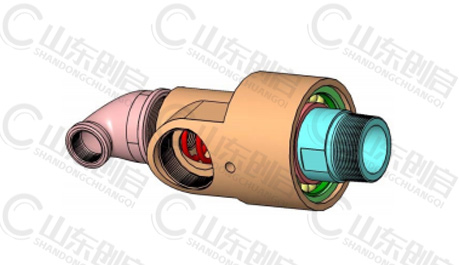

三、H型旋轉接頭三維外觀圖
四、H型旋轉接頭訂貨須知
1. 訂購 H 型旋轉接頭,請?zhí)峁┬D(zhuǎn)接頭的完整型號規格和螺紋旋向(無旋向要求的除外)。螺紋外管和螺紋固定內管的旋向,應和滾筒旋向相反,以便使螺紋越旋越緊。H 型旋轉接頭,殼體采用銅件,外管采用不銹鋼件,為標準配置。
2. H 型旋轉接頭的螺紋連接采用 BSPT 螺紋(外管和設備連接,外螺紋標注為 R,如 R1-1/2,內螺紋標注為 Rc,如 Rc1-1/2)和 BSP 螺紋。(內管和旋轉接頭連接,標注為 G,如 G1/2 。)BSPT 螺紋是指螺紋牙形角為 55 度的英制圓錐管螺紋(圓錐螺紋)。BSP 螺紋是指螺紋牙形角為 55 度的英制圓柱管螺紋(圓柱螺紋)。
3. H 型旋轉接頭也可根據客戶要求定制非標產品。外管連接螺紋可以采用英制圓柱管螺紋如 G1,或公制螺紋如 M18X1.5,需要定做。使用參數變更,可以定做。
4. 流通蒸汽,需要定制,最高溫度為 200℃。流通熱油,需要定制,最高溫度為 260℃。流通熱水,需要定制,最高溫度為 200℃。
五、H型旋轉接頭異形非標訂做案例
六、H型旋轉接頭金屬軟管配件
(一)金屬軟管型號簡介
1. 金屬軟管采用 304 不銹鋼制造,內部是 304 不銹鋼波紋管,外部是不銹鋼編織套,耐腐蝕,柔性好。
2. 金屬軟管可以使用較高溫度,最高使用溫度 350℃。
3. 金屬軟管可以使用較高壓強,最高使用壓強 2.5MPa。
4. 金屬軟管柔韌性好,可以方便和管路連接。

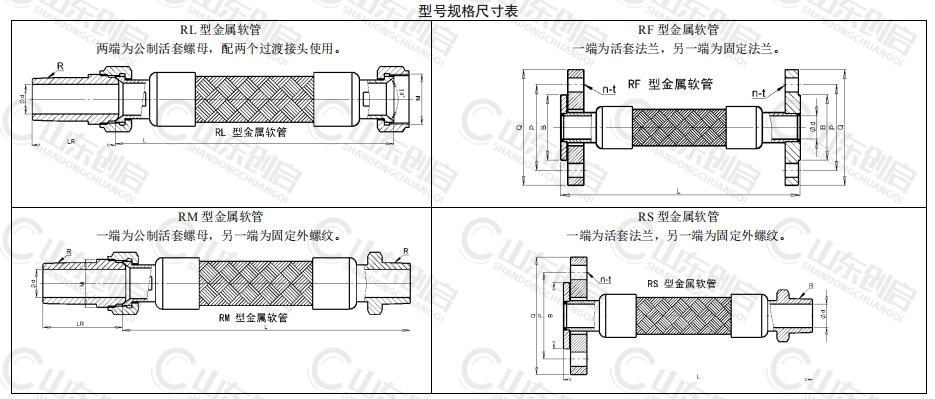

(二)金屬軟管型號規格尺寸
(三)H型旋轉接頭配用不銹鋼金屬軟管尺寸表
公稱通徑 | 軟管規格 | 軟管長度 | 實際通徑 | 公稱螺紋 | 英制錐管螺紋 | 法蘭尺寸 | 連接長度 | 工作壓強 | 推薦軟管長度 |
DN | | L | d | M | R | n | t | B | P | Q | LR | P | L |
mm | mm | mm | mm | mm | in | | mm | mm | mm | mm | mm | Mpa | mm |
6 | 6X500 | 500 | 4 | M14X1.5 | R1/8 | | | | | | 45 | 2.5 | 150 |
8 | 8X500 | 500 | 6 | M16X1.5 | R1/4 | | | | | | 46 | 2.5 | 200 |
10 | 10X500 | 500 | 8 | M18X1.5 | R3/8 | 4 | 14 | 41 | 60 | 90 | 46 | 2.5 | 250 |
12 | 12X500 | 500 | 10 | M20X1.5 | R3/8 | 4 | 14 | 42 | 65 | 95 | 46 | 1.6 | 250 |
16 | 16X500 | 500 | 13 | M27X1.5 | R1/2 | 4 | 14 | 56 | 75 | 105 | 55 | 1.6 | 250 |
20 | 20X500 | 500 | 18 | M33X2 | R3/4 | 4 | 14 | 56 | 75 | 105 | 62 | 1.6 | 300 |
25 | 25X500 | 500 | 23 | M39X2 | R1 | 4 | 14 | 65 | 85 | 115 | 63 | 1.6 | 380 |
32 | 32X500 | 500 | 28 | M48X2 | R1-1/4 | 4 | 18 | 76 | 100 | 140 | 67 | 1.6 | 450 |
40 | 40X500 | 500 | 35 | M58X2 | R1-1/2 | 4 | 18 | 84 | 110 | 150 | 70 | 1.6 | 450 |
50 | 50X500 | 500 | 43 | M68X2 | R2 | 4 | 18 | 99 | 125 | 165 | 78 | 1.6 | 530 |
65 | 65X600 | 600 | 60 | | R2-1/2 | 4 | 18 | 118 | 145 | 180 | | 1.6 | 610 |
80 | 80X700 | 700 | 70 | | R3 | 8 | 18 | 132 | 160 | 200 | | 1.6 | 690 |
100 | 100X700 | 700 | 94 | | R4 | 8 | 18 | 156 | 180 | 220 | | 1.6 | 710 |
125 | 125X800 | 800 | 120 | | R5 | 8 | 18 | 184 | 210 | 250 | | 1.6 | 760 |
150 | 150X900 | 900 | 140 | | R6 | 8 | 18 | 211 | 240 | 285 | | 1.6 | 840 |
200 | 200X900 | 900 | 190 | | | 12 | 18 | 266 | 295 | 340 | | 1.6 | 910 |
七、H型旋轉接頭安裝示例

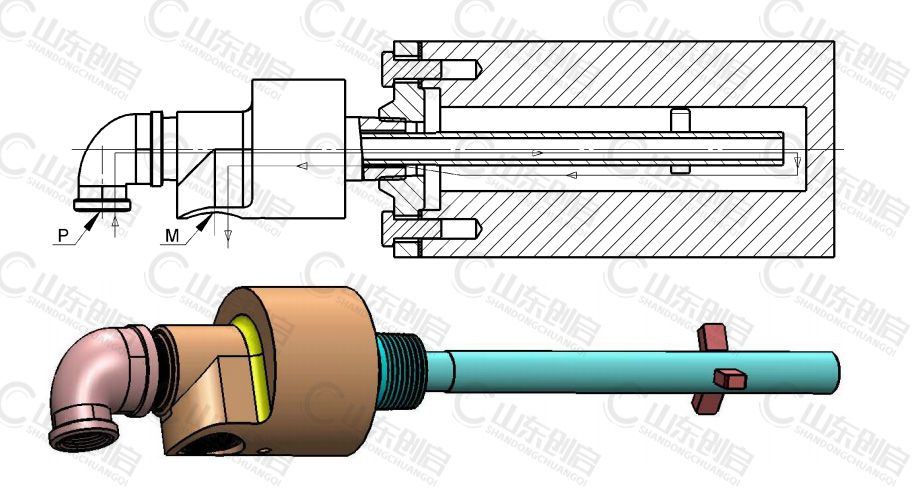

(一)H型旋轉接頭內管安裝示例
示例為HS-G 25-10A-RH型旋轉接頭,內管采用三爪支撐方式,三爪和內管焊接處理,冷卻水通過P口進入內管,從內管流出到冷卻輥?zhàn)樱缓罄鋮s水從M口流出。

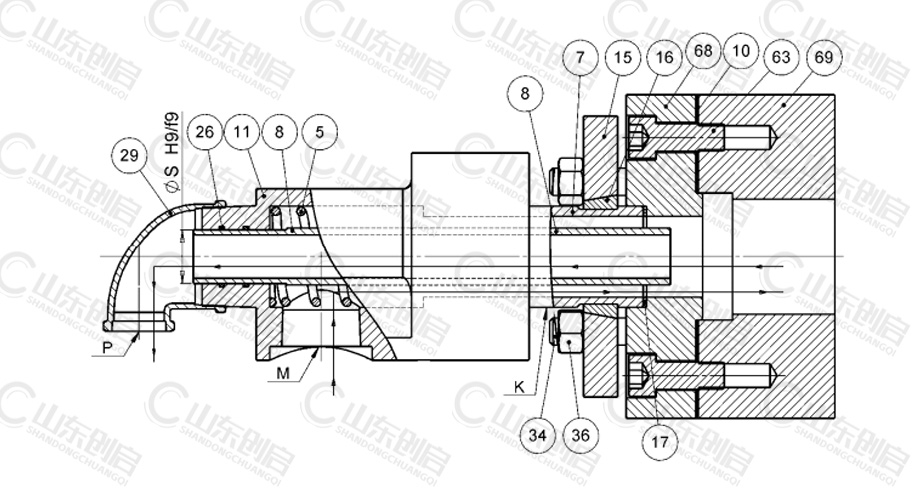

(二)H型旋轉接頭與設備輥?zhàn)虞S頭的安裝示例
圖示為 HS-XF 50-25A 雙通路、內管 S 旋轉連接、外管 K 快換法蘭連接、H 型旋轉接頭和設備輥?zhàn)虞S頭的安裝示例
使用說明:快換連接式外管(7)通過過渡法蘭(68)和設備軸頭(69)連接,和設備同步運轉。內管(8)(用戶自備)通過加工好的圓柱面和旋轉接頭殼體內部 S口光孔相插接。流通冷卻水時,冷卻水通過旋轉接頭殼體(11)M 口進入輥?zhàn)?,冷卻輥?zhàn)雍洼S承,然后,冷卻水通過內管(8),由彎頭(29)的 P 口出。由于流通液體介質,液體的流向可以反過來流通,即可以由 P 口入,由 M 口出。對于流通蒸汽,必須是 M 口入,P 口出。
外管 K 的定位止口外徑φND 的配合公差為-0.1/-0.2,過渡法蘭(68)止口相配合孔的配合公差推薦為:0/+0.1。

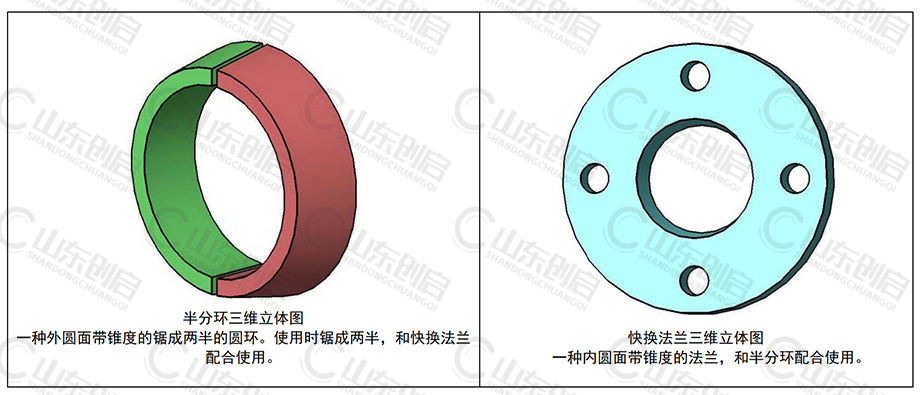

(三)H型旋轉接頭快換法蘭和半分環的安裝使用
使用說明:快換法蘭連接式外管(10)通過過渡法蘭(4)和設備軸頭(1)連接,和設備同步運轉。安裝后,快換法蘭(6)和過渡法蘭(4)之間存在環形間隙, 這個距離大約為 3 到 5 毫米,而且這個間隙在 360°圓周方向均勻分布??鞊Q外管(10)和過渡法蘭(4)之間的密封,采用密封墊片,這個密封墊片,可以是紫銅墊片,也可以是聚四氟乙烯材質的墊片,也可以是石棉墊片,也可以是柔性石墨墊片,也可以直接使用一個合適的 O 形圈。
安裝時,先把快換法蘭(6)套到快換外管(10)上,注意:讓快換法蘭內圓面帶錐度的大端朝外。然后在快換法蘭(10)的凹朝內放入半分環(7),注意:讓半分環 外圓面帶錐度的大端朝外。然后讓快換法蘭(6)靠在半分環(8)的外圓面上。注意:快換法蘭的內圓柱面帶錐度的大端的端面不適合作為密封面,因?yàn)?Q 系列旋轉 接頭由于內部結構安裝的需要,外管和法蘭不能作為一個整體安裝使用。
快換外管(10)的定位止口外徑的配合公差推薦為-0.1/-0.2,過渡法蘭(4)止口相配合孔的配合公差推薦為:0/+0.1。
(四)H型旋轉接頭安裝示例
圖示為 HS-X 50-25A 雙通路、內管 S 旋轉連接、外管 K 螺紋連接、H 型旋轉接頭

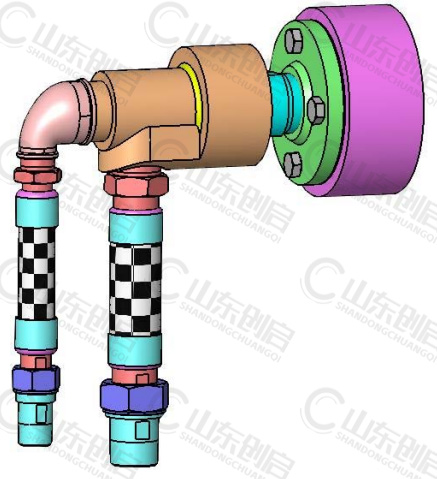

HS-X型旋轉接頭安裝三維立體彩圖示例
零件名稱: 7.外管(K),8.內管(用戶自備),10.墊圈,11.殼體, 29.彎頭,33.螺栓,68.過渡法蘭,69.設備軸頭,72A.72B.過渡接頭,74A.74B. 金屬軟管。 K——外管代號,M——入口代號, P——出口代號, S——內管代號。 由于在運轉時,密封面之間存在摩擦扭矩,安裝旋轉接頭時,需要外部采用止轉桿止轉,可以采用止轉孔 O 止轉,或依靠進口 M 管路采用硬管止轉。上圖中,H 型旋轉接頭安裝,旋轉接頭殼體的進口 M 口和彎頭出口 P 口采用金屬軟管安裝并止轉。
