旋轉接頭、回轉接頭用GB/T9119-2000 PN1.6Mpa（16bar）平面、突面板式平焊鋼制管法蘭國家標準
發表時間：2023-10-13 22:15:40  |  點擊率：98|    文章來源：山東創啟旋轉接頭
      旋轉接頭和回轉接頭與使用主機設備連接的方式眾多，常見的由螺紋連接方式、法蘭連接方式、焊接連接方式、夾具連接方式等。其中螺紋及法蘭又分為公制、英制、國標、美標、日標，以及各部委出的機械行業標準、化工行業標準等等。為了能夠旋轉接頭、回轉接頭、液壓滑環可以與使用主機的正確安裝連接使用，就要設計使用連接方式的標準。法蘭連接方式是旋轉接頭和設備連接最普遍的方式之一，它從形式上又有很多的分類，比如凸面平焊鋼制法蘭、平面突面板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭和半分環法蘭等多種方式；從壓力上又分為常壓法蘭（PN1.0-2.5MPa）和高壓法蘭（PN4.0-6.3Mpa）等多種壓力區分。所以要根據用戶對法蘭標準的要求和實際壓力參數選擇法蘭的形式和標準確保旋轉接頭和設備正確連接的第一步。平面、突面板式平焊鋼制管法蘭國家標準GB/T9119-2000 PN0.25MPa（2.5bar）是常規的法蘭國家標準，也是常規旋轉接頭普遍采用的國標法蘭的一種。可以通過下表根據通徑規格大小查詢到其詳細的參數信息。

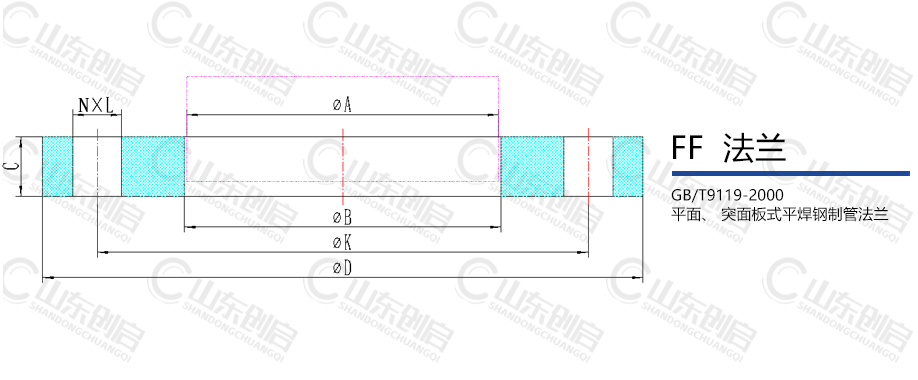

平面（FF）板式平焊鋼制管法蘭

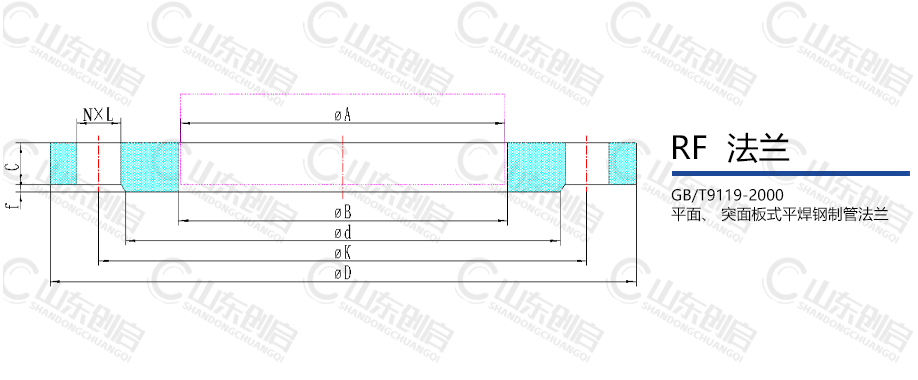

突面（RF）板式平焊鋼制管法蘭
山東創啟旋轉接頭用GB/T9119-2000 PN1.6 MPa（1 6bar） 平面、突面板式平焊鋼制管法蘭
公稱
通徑



DN		鋼管外徑
A		連接尺寸密封面法蘭
厚度



C		法蘭內徑
B
法蘭外徑


D		螺栓孔中
心圓直徑

K		螺栓孔徑


L		螺栓D  F
系列Ⅰ系列Ⅱ數量
N		螺紋
規格		系列Ⅰ系列Ⅱ
10使用 PN4.0MPa 法蘭尺寸
15
20
25
32
40
50
6576.176185145184M1611822077.578
8088.989200160188M1613222090.591
100114.3108220180188M16156222116110
125139.7133250210188M16184222141.5135
150168.3159285240228M20211224170.5161
200219.12193402952212M20266226221.5222
2502732734053552612M24319228276.5276
300323.93254604102612M24370232327.5328
350355.63775204702616M24429235359.5380
400406.44265805253016M27480238411430
4504574806405853020M27548242462484
5005085307156503320M30609246513.5534
6006106308407703620M33720252616.5634
注：數據、尺寸僅供參考，內部使用，還請對照國家相關標準文件。
