用于空氣介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于空氣介質旋轉接頭

HA系列空氣旋轉接頭

發表時間：2023-10-10 21:13:07 | 點擊率：381

產品特點

PRODCUT FEATUREA

HA系列空氣旋轉接頭是專門根據通壓縮空氣、真空、氧氣等氣液體介質工況的機械設備而專門設計研發的，采用了平衡式機械密封結構有效降低摩擦系數，減少磨損。陽極氧化鋁合金殼體，進口精密軸承、輕量化緊湊型氣動設計，碳石墨、碳化硅（陶瓷）、碳化鎢（合金）、工具鋼多種密封組合可以適用于高速、高壓、低速高扭等復雜復雜工況。還有專為空氣離合器、真空吸盤而優化設計的大通徑、大流量、免維護自潤滑軸承，使用壽命高、減少停機維護時間。

單通道設計，自支撐旋接器，徑向殼體連接，平衡機械密封，密封組合：碳石墨/淬硬工具鋼或碳石墨/碳化硅，密封腔油氈用于空氣介質，油嘴用于潤滑（3到5滴每月），低扭矩設計，重量優化設計，鋁殼體、不銹鋼或碳鋼轉子，依型號而定，終生潤滑球軸承
可代替DEUBLIN（杜博林）1005、1102、1115、1205、2200、250、355、452、1300空氣系列旋轉接頭。

技術參數

PATMETERS

介質 水最大使用壓力：			150 PSI	10 bar
介質 液壓油最大使用壓力：
	Model	1005	1020 PSI	70 bar
		1102	1020 PSI	70 bar
		1115	510 PSI	35 bar
		1205	730 PSI	50 bar
		2200	1020 PSI	70 bar
		250-094	1020 PSI	70 bar
		355-021	1020 PSI	70 bar
		452-000	730 PSI	50 bar
最大真空度：			2 Hg	7 kPa
最高使用速度（轉子）：
	Model	250-094	3500 RPM	3500 min-1
		355-021	3000 RPM	3000 min-1
		452-000	2500 RPM	2500 min-1
最高使用溫度：	120℃		＞120℃ 請咨詢創啟旋轉接頭

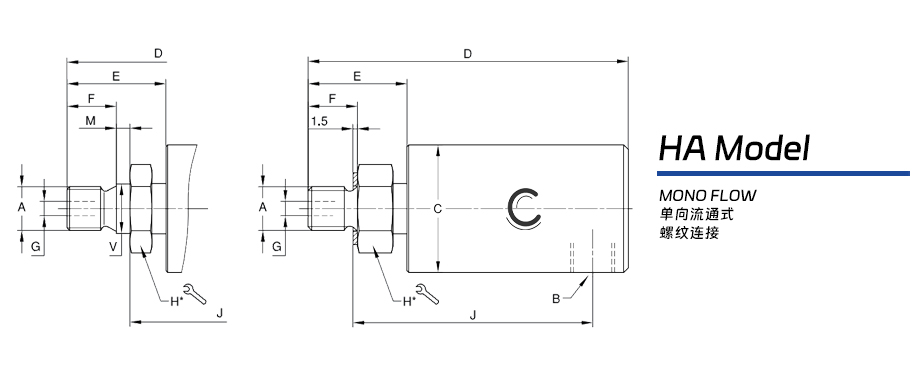

HA系列空氣旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	B(NPT)	A	C	D	E	F	G	H	J	M	V	kg
06	HA1005-020-037	1/8	M10×1RH	28.5	71	22	11	3.2	17	54	-	-	0.2
06	HA1005-020-037	1/8	M10×1RH	28.5	71	22	11	3.2	17	50	3	11 h6	0.2
06	HA1005-020-049	1/8	G1/4RH	28.5	71	22	13	3.2	17	52	-	-	0.2
08	HA1102-070-103	1/4	G1/4RH	41	81	28	13	6.4	22	58	-	-	0.4
08	HA1102-070-104	1/4	G1/4LH	41	81	28	13	6.4	22	58	-	-	0.4
10	HA1115-000-205	3/8	G3/8RH	44	99	26	16	8.7	24	71	-	-	0.7
10	HA1115-000-200	3/8	M16×2RH	44	99	26	16	8.7	24	71	-	-	0.7
15	HA1205-000-151	1/2	G1/2RH	57	114	35	19	12.7	30	79	-	-	0.7
15	HA1205-000-152	1/2	G1/2LH	57	114	35	19	12.7	30	79	-	-	0.7
15	HA1205-000-170	1/2	M20×1.5RH	57	116	37	14	12.7	30	78	5	22 g6	0.7
15	HA1205-000-171	1/2	M20×1.5LH	57	116	37	14	12.7	30	78	5	22 g6	0.7
15	HA2200-000-458	1/2	M27×1.5RH	73	123	35	15	17.5	36	85	6	28 g6	0.7
15	HA2200-000-459	1/2	M27×1.5LH	73	123	35	15	17.5	36	85	6	28 g6	0.7
15	HA2200-000-081	1/2	M35×1.5RH	73	125	38	15	17.5	41	96	-	-	1.6
15	HA2200-000-082	1/2	M35×1.5LH	73	125	38	15	17.5	41	96	-	-	1.6
15	HA2200-000-102	1/2	G3/4RH	73	122	34	19	17.5	36	88	-	-	1.4
15	HA2200-000-103	1/2	G3/4LH	73	122	34	19	17.5	36	88	-	-	1.4
20	HA250-094-284	3/4	G3/4RH	73	128	34	19	17.5	36	94	-	-	1.6
20	HA250-094-285	3/4	G3/4LH	73	128	34	19	17.5	36	94	-	-	1.6
20	HA250-094-458	3/4	M27×1.5RH	73	129	35	15	17.5	36	91	6	28 g6	1.6
20	HA250-094-459	3/4	M27×1.5LH	73	129	35	15	17.5	36	91	6	28 g6	1.6
20	HA250-094-014	3/4	M35×1.5RH	73	131	35	15	17.5	41	101	-	-	1.6
20	HA250-094-015	3/4	M35×1.5LH	73	131	35	15	17.5	41	101	-	-	1.6
25	HA355-021-222	1	G1RH	83	150	42	22	25	36	108	-	-	2.1
25	HA355-021-223	1	G1LH	83	150	42	22	25	36	108	-	-	2.1
25	HA355-021-235	1	M35×1.5RH	83	144	35	15	25	36	108	-	-	2.1
25	HA355-021-236	1	M35×1.5LH	83	144	35	15	25	36	108	-	-	2.1
25	HA355-021-315	1	M35×1.5RH	83	167	59	29	25	36	103	12	40 g6	2.1
25	HA355-021-316	1	M35×1.5LH	83	167	59	29	25	36	103	12	40 g6	2.1
40	HA452-000-198	1-1/2	G1-1/2RH	108	206	71	29	38	55	147	-	-	4.5
40	HA452-000-199	1-1/2	G1-1/2LH	108	206	71	29	38	55	147	-	-	4.5
40	HA452-000-200	1-1/2	M50×1.5RH	108	200	66	23	38	55	147	-	-	4.5
40	HA452-000-201	1-1/2	M50×1.5LH	108	200	66	23	38	55	147	-	-	4.5
注：如需訂購異形非標旋轉接頭產品請聯系山東創啟技術部索取圖紙
