| 介質 冷卻水 最大使用壓力： | 160 PSI | 11 bar | ||
| 介質 空氣 最大使用壓力： | 174 PSI | 12 bar | ||
| 最高使用速度（轉子）： | ||||
| 100 RPM | 100 min-1 | |||
| 最高使用溫度： | 121℃ | ＞121℃ 請咨詢創啟旋轉接頭 | ||

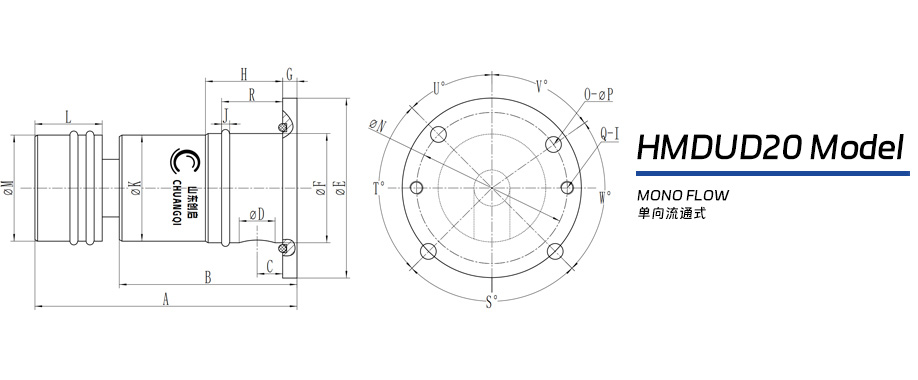

| HMDUD20型連鑄機埋入式旋轉接頭 - 單向流通式 - 法蘭連接 | |||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W |
| HMDUD20-01 | 131.5 | 83 | 11.5 | 20 | 100 | 60e8 | 8 | 36 | 34 | 4.8 | 57 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| HMDUD20-02 | 142 | 95 | 17 | 20 | 100 | 60e8 | 8 | 41 | 34 | 4.8 | 58 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| HMDUD20-03 | 136 | 95 | 14.2 | 20 | 100 | 60e8 | 8 | 48 | 34 | 4.8 | 58.5 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| 注：滑套等相關尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。 | |||||||||||||||||||||||

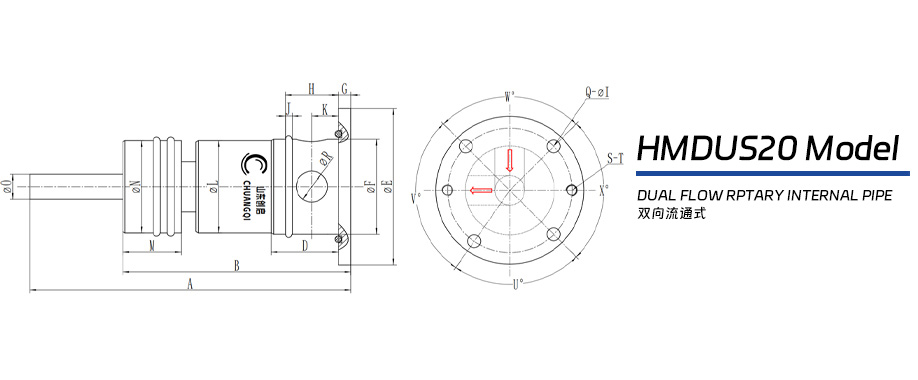

| HMDUS20型連鑄機埋入式旋轉接頭 - 雙向流通式 - 法蘭連接 | ||||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W | X |
| HMDUS20-01 | 156.5 | 135.5 | 87 | 40 | 100 | 60e8 | 8 | 34.8 | 20 | 4.8 | 15 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| HMDUS20-02 | 195 | 135.5 | 87 | 41 | 100 | 60e8 | 8 | 36 | 20 | 4.8 | 17 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| 注：滑套等相關零配件尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。 | ||||||||||||||||||||||||
