用于導熱油介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于導熱油介質旋轉接頭

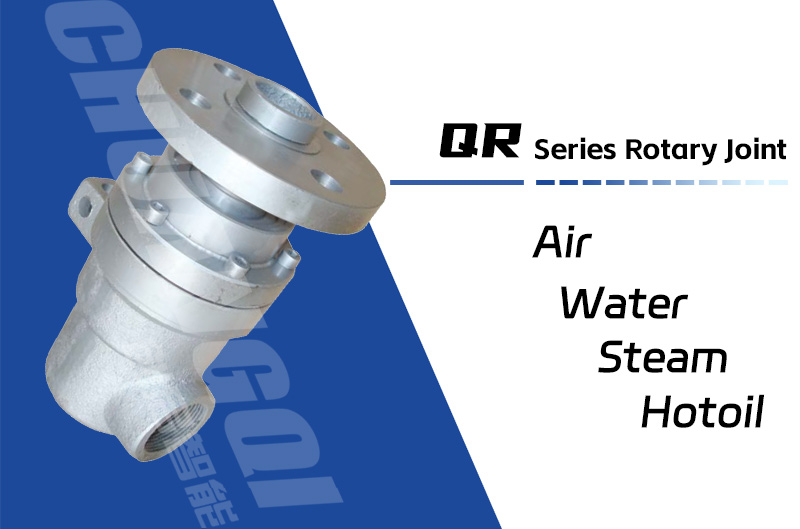

QR型旋轉接頭

發表時間：2023-08-07 17:00:36 | 點擊率：579

產品特點

PRODCUT FEATUREA

單/雙通道設計
精密鑄造球磨碳鋼殼體
雙球面密封結構，結構簡單
碳石墨密封環，耐高溫性能好
免維護石墨無油軸承雙支撐，具有自潤滑性耐高溫彈簧的應有，有效保證高溫工況的補償力

可選配項目:

日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 熱水最大使用壓力：	DN	15~65	230 PSI	18 bar
介質 蒸汽最大使用壓力：		15~65	750 PSI	50 bar
介質 熱油最大使用壓力：		15~65	290 PSI	20 bar
最大真空度：		15~65	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	15~20	750 RPM	750 min-1
		25	500 RPM	500 min-1
		32~40	300 RPM	300 min-1
		50	200 RPM	200 min-1
		65	100 RPM	100 min-1
最高使用溫度：	320℃		＞320℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

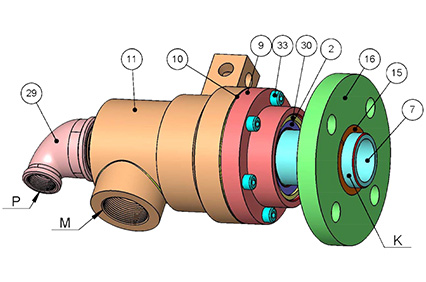

QR型旋轉接頭零件名稱：

1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體， 29.彎頭，33.螺栓， 79.內管用鎖緊螺母（用戶自備）。

K——外管代號，M——管路接口代號,P——管路接口代號, S——內管代號，O——止轉孔代號。

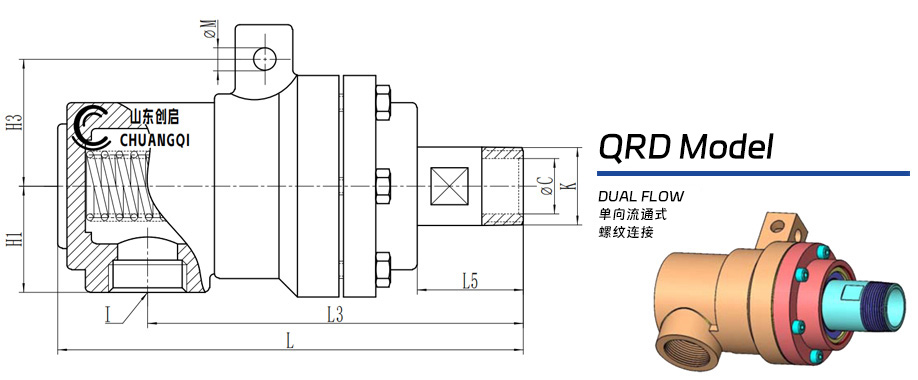

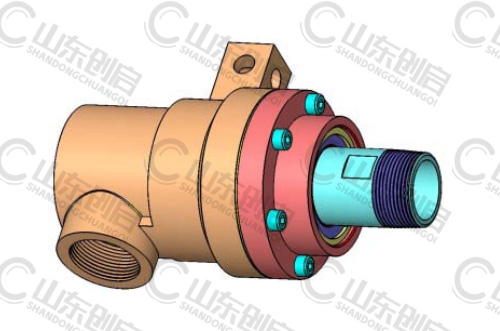

QRD型旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	K	I	C	L	L3	L5	H1	H3	M
20	QRD20	R?	Rc?	?18	182	152	40	46	55	?10
25	QRD25	R1	Rc1	?23	202	158	48	50	60	?10
32	QRD32	R1?	Rc1?	?32	224	190	50	60	72	?14
40	QRD40	R1?	Rc1?	?38	252	196	65	65	76	?14
50	QRD50	R2	Rc2	?48	285	245	68	75	88	?14

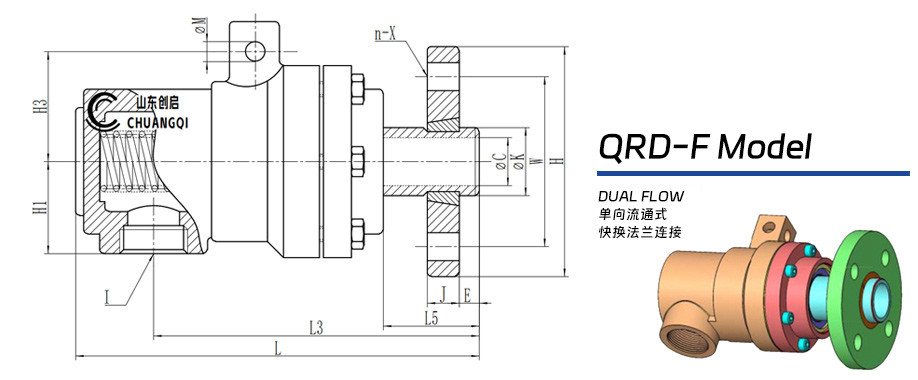

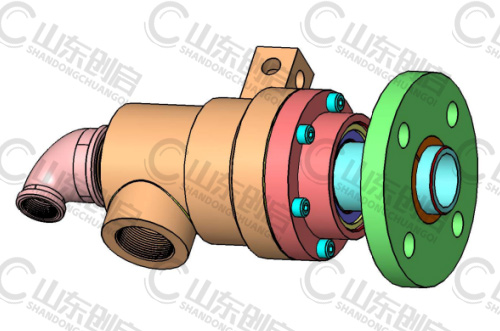

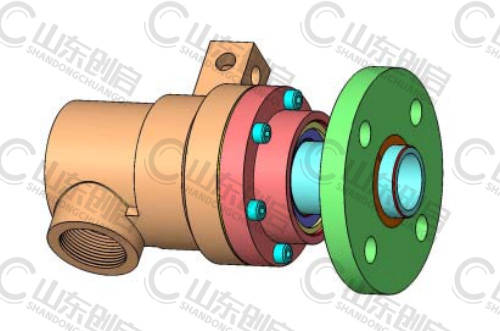

QRD-F型旋轉接頭 - 單向流通式 - 快換法蘭連接
DN	Model	K	I	C	L	L3	L5	H1	H2	M	H	W	J	E	n-X
20	QRD-F20	?30	Rc?	?18	182	152	40	46	55	?10	105	75	16	8	4-?14
25	QRD-F25	?35	Rc1	?23	202	158	48	50	60	?10	115	85	16	10	4-?14
32	QRD-F32	?45	Rc1?	?32	224	190	50	60	72	?14	140	100	18	12	4-?18
40	QRD-F40	?50	Rc1?	?38	252	196	65	65	76	?14	150	110	18	12	4-?18
50	QRD-F50	?60	Rc2	?48	285	245	68	75	88	?14	165	125	20	15	4-?18

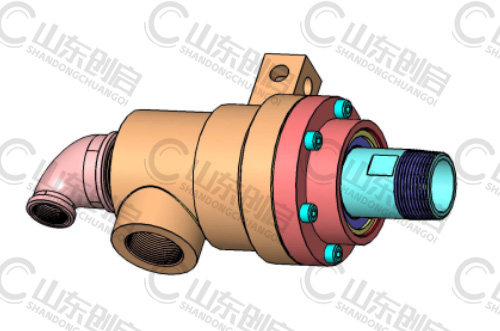

QRS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接

Model

QRS-G20-08

Rc?

?18

235

220

152

?10

QRS-G25-10

Rc?

?23

254

239

158

?10

QRD-G32-15

R1?

Rc1

Rc?

?32

276

264

190

?14

QRS-G40-20

R1?

Rc11?

Rc?

?38

312

295

196

?14

QRS-G50-25

Rc1?

Rc1

?48

354

321

245

?14

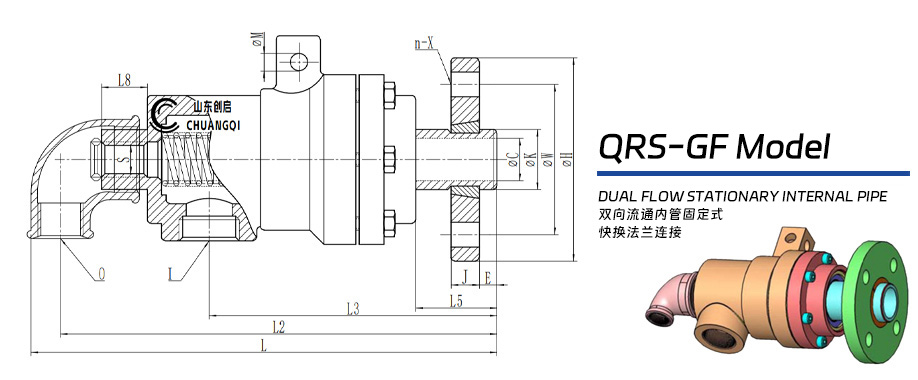

QRS-GF型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接
DN	Model	K	I	O	S	C	L	L2	L3	L5	L8	M	H	W	J	E	n-X
20	QRS-GF20-08	?30	Rc?	Rc?	G?	?18	235	220	152	40	34	?10	105	75	16	8	4-?14
25	QRS-GF25-10	?35	Rc?	Rc?	G?	?23	254	239	158	48	34	?10	115	85	16	10	4-?14
32	QRS-GF32-15	?45	Rc1	Rc?	G?	?32	276	264	190	50	45	?14	140	100	18	12	4-?18
40	QRS-GF40-20	?50	Rc11?	Rc?	G?	?38	312	295	196	65	45	?14	150	110	18	12	4-?18
50	QRS-GF50-25	?60	Rc1?	Rc1	G1	?48	354	321	245	68	55	?14	165	125	20	15	4-?18

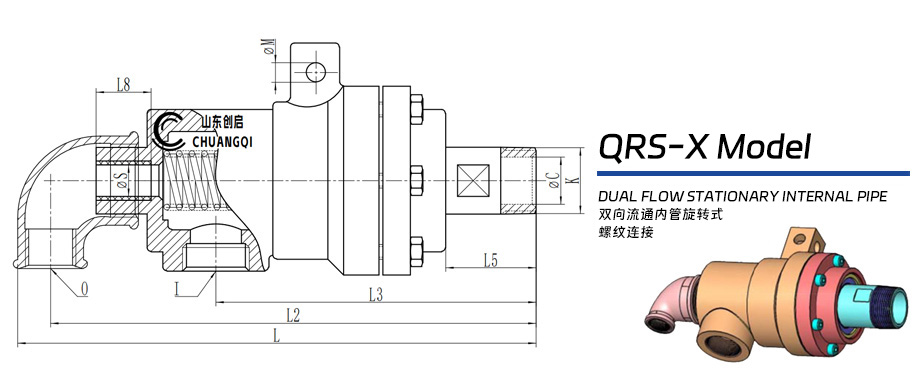

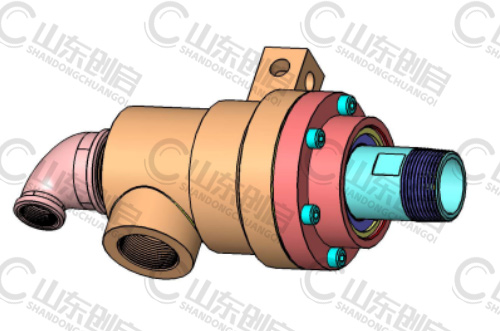

QRS-X型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接

Model

QRS-X20-08

Rc?

?12

?18

235

220

152

?10

QRS-X25-10

Rc?

?16

?23

254

239

158

?10

QRD-X32-15

R1?

Rc1

Rc?

?19

?32

276

264

190

?14

QRS-X40-20

R1?

Rc11?

Rc?

?25

?38

312

295

196

?14

QRS-X50-25

Rc1?

Rc1

?31

?48

354

321

245

?14

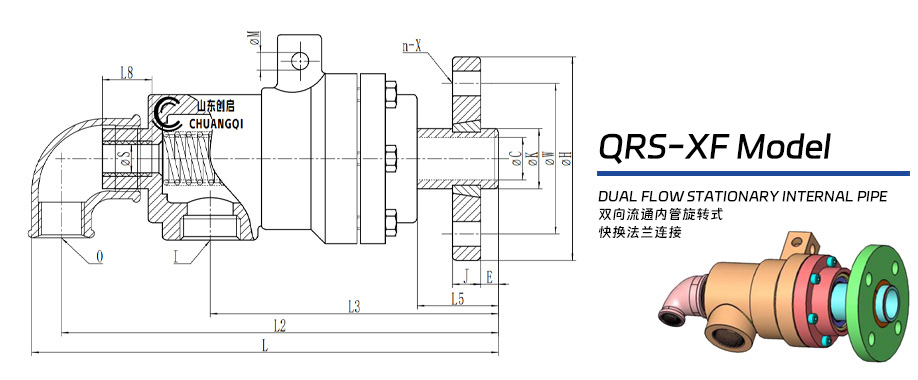

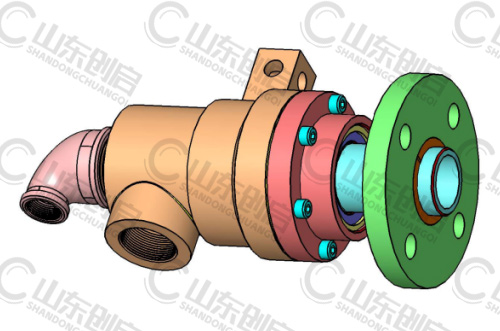

QRS-X型旋轉接頭 - 雙向流通內QRS-XF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接
DN	Model	K	I	O	S	C	L	L2	L3	L5	L8	M	H	W	J	E	n-X
20	QRS-XF20-08	?30	Rc?	Rc?	?12	?18	235	220	152	40	34	?10	105	75	16	8	4-?14
25	QRS-XF25-10	?35	Rc?	Rc?	?16	?23	254	239	158	48	34	?10	115	85	16	10	4-?14
32	QRS-XF32-15	?45	Rc1	Rc?	?19	?32	276	264	190	50	45	?14	140	100	18	12	4-?18
40	QRS-GF40-20	?50	Rc11?	Rc?	?25	?38	312	295	196	65	45	?14	150	110	18	12	4-?18
50	QRS-GF50-25	?60	Rc1?	Rc1	?31	?48	354	321	245	68	55	?14	165	125	20	15	4-?18
