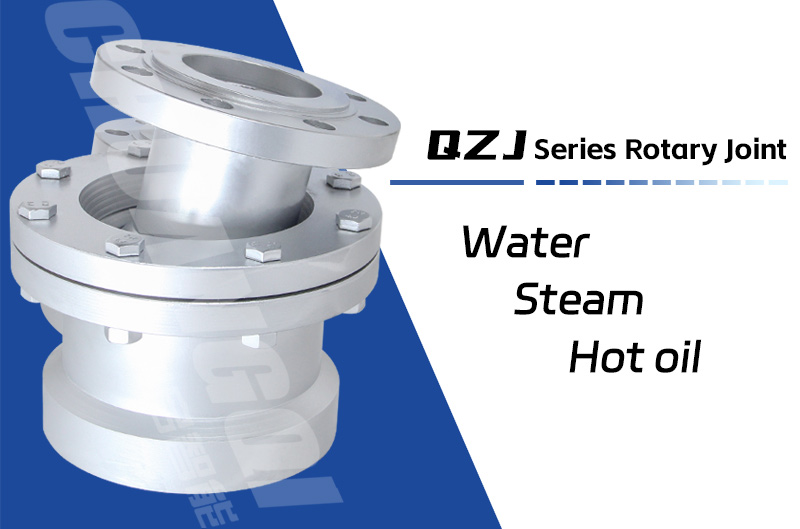

QZJ型球體轉動式旋轉接頭

發表時間：2023-10-05 14:11:19 | 點擊率：340

產品特點

PRODCUT FEATUREA

*獨特的多簧式密封和球體密封組合結構，密封性能更可靠。
*選用進口德氏封密封件最高耐溫400℃。
*可選日本進口631、750高溫不銹鋼彈簧。
*球形密封環支撐，抗振耐熱沖性能好。
*可沿軸線360°旋轉。
*最大折曲角度30°±1（擺動角度±15°）。
*具有自潤滑性，終生免加注潤滑油脂。
*基體和軸可選碳鋼、SUS304、SUS316L不銹鋼等材質。
*抗腐蝕的耐酸堿密封組件應用，可延長使用壽命。
*JB/T 82-2015、GB/T9119-2000、JIS日標、美標ASTM、德標DIN等法蘭標準可選。

*非標產品可根據客戶提供的技術參數和工況環境設計生產非標旋轉接頭。

技術參數

PATMETERS

介質 壓縮空氣、真空最大使用壓力：	QZJ	50~350	360 PSI	25 bar
介質 過熱水、冷卻水最大使用壓力：		50~350	360 PSI	25 bar
介質 液壓油、齒輪油最大使用壓力：		50~350	725 PSI	50 bar
介質 導熱油、導熱硅、熔鹽最大使用壓力：		50~350	725 PSI	50 bar
介質 海水、鹽水、化學制劑最大使用壓力：		50~350	290 PSI	20 bar
最大真空度：		50~350	2 Hg	7 kPa
最高使用速度（轉子）：
	QZJ	50A	100 RPM	100 min-1
		100A	50 RPM	50 min-1
		300A	30 RPM	30 min-1
最高使用溫度：	360℃		＞360℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

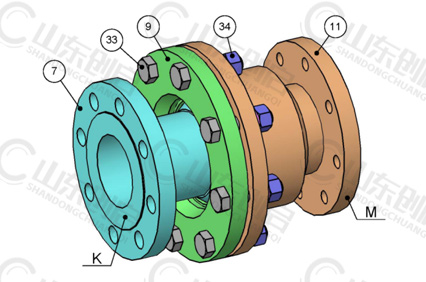

QZJ型球體轉動式旋轉接頭零件名稱：

零件名稱：7.外管（K）（又名轉軸），9.底蓋，11.殼體，33.螺栓，34.螺母。

K—外管連接代號，M—管路入口代號。

QZJ型球體轉動式旋轉接頭 - 球體密封 - 法蘭連接
DN	Model	L	O	D	D1	D2	b	n-X	h	n-M	N
80	QZJ-80A	265	Φ270	Φ200	Φ160	Φ135	20	8-M16	24	8-M16	Φ78
100	QZJ-100A	300	Φ280	Φ220	Φ180	Φ155	20	8-M16	30	8-M16	Φ96
125	QZJ-125A	369	Φ335	Φ250	Φ210	Φ185	22	8-M16	32	8-M16	Φ121
150	QZJ-150A	369	Φ380	Φ285	Φ240	Φ210	22	8-M20	32	8-M20	Φ146
