摘要

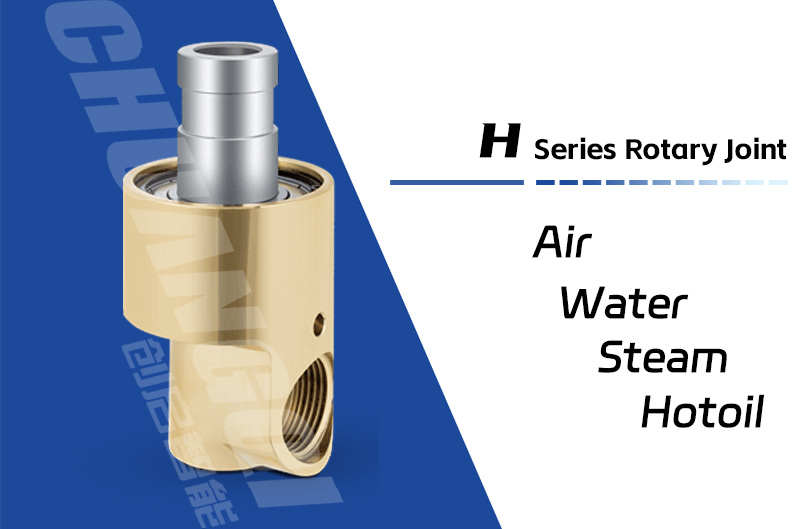

H型冷卻水旋轉接頭是一種專為工業應用設計的流體傳輸裝置，能夠確保在兩個相對旋轉部件之間穩定地傳遞冷卻水。這類接頭以其高效、可靠的特點，在機床、風力發電設備等領域得到廣泛應用。本文將詳細介紹H型冷卻水旋轉接頭的工作原理、結構特點以及密封機制，并探討其在實際應用中的優勢。

1. 引言

隨著現代工業的發展，對于機械設備的運行效率和可靠性提出了更高的要求。其中，有效地控制工作溫度成為提高機械性能的一個關鍵因素。H型冷卻水旋轉接頭作為一種重要的輔助組件，通過優化冷卻系統的設計，幫助解決了許多傳統冷卻方案難以克服的問題。

2. 結構與工作原理

基本構造：H型冷卻水旋轉接頭由主體部分、轉子（或稱軸）、定子以及密封元件組成。

主體部分提供了整體支撐；

轉子連接到需要旋轉的設備上；

定子固定不動，通常與外界供水管道相連；

密封元件位于轉子與定子之間，確保了兩者間的良好隔離。

工作流程：當外部冷卻水源經由定子流入時，它會穿過內部通道到達轉子側，隨后被引導至目標區域進行熱交換。整個過程中，即使轉子高速運轉也不會影響水流暢通無阻地循環。

3. 密封原理分析

H型冷卻水旋轉接頭采用的是雙面或多層密封設計來實現長期可靠的密封效果：

靜態密封：使用O形圈或其他形式的彈性材料制成的密封圈放置于靜止部件之間，防止液體沿接口處泄露。

動態密封：這是H型接頭的核心技術之一。它采用了浮動式密封環結構，允許密封面隨著轉子輕微移動以保持最佳接觸狀態。這種設計不僅減少了磨損，還提高了密封性能。

潤滑與維護：為了延長使用壽命，一些高級型號還會內置自動潤滑系統或者推薦特定類型的潤滑油/脂用于日常保養。

4. 應用實例

數控機床：在精密加工過程中，刀具和工件產生大量熱量，使用H型冷卻水旋轉接頭可以有效降低溫度，保證加工精度。

風電發電機：大型風力發電機內部有許多高速轉動的部分，通過安裝此類接頭可確保軸承等關鍵部位得到充分冷卻。

5. 結論

綜上所述，H型冷卻水旋轉接頭憑借其獨特的設計思路及優良的技術特性，在眾多領域內展現出了廣闊的應用前景。未來隨著新材料、新工藝的不斷涌現，相信這一類產品的性能還將進一步提升，更好地服務于各行各業。
