引言

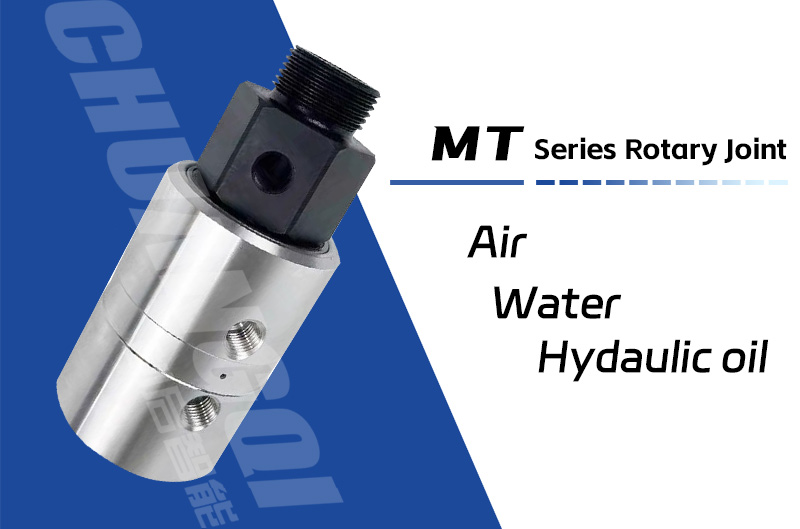

液壓旋轉接頭是一種(zhong)重要的流(liu)體傳輸組(zu)件,廣泛應(ying)用于需要相對(dui)轉(zhuan)動部件間傳遞介質的場(chang)合。它(ta)們(men)確(que)保(bao)了在(zai)旋轉(zhuan)過程(cheng)中流(liu)體(如油、水(shui)或空氣)的連續流(liu)動而不(bu)發(fa)生(sheng)泄漏(lou)。本文將(jiang)詳細介紹單通(tong)路、雙通(tong)路以及(ji)多通(tong)路液壓旋轉(zhuan)接頭的技術參數、密封(feng)結構及(ji)其典型應(ying)用工況。
一、基本概念
- 定義:液壓旋轉接頭是一種能夠實(shi)現旋轉(zhuan)運動中液(ye)體或氣體介質傳(chuan)輸(shu)的裝置(zhi)。
- 功能:通過(guo)精密設計的密封系統保(bao)證流體(ti)從靜止部分(fen)向旋(xuan)轉(zhuan)部分(fen)平穩過(guo)渡,同時保(bao)持良(liang)好的密封性能以防止泄漏(lou)。
- 分(fen)(fen)類:依據通道數(shu)量不同可分(fen)(fen)為(wei)單通路、雙(shuang)通路及多通路三(san)種類型(xing)。
二、技術參數
1. 工作壓(ya)力(li):一般情況下,標準型(xing)號可承受的工作壓(ya)力(li)范(fan)圍為(wei)0~35MPa之(zhi)間。
2. 轉速限制(zhi):根(gen)據具體(ti)型(xing)號而定,常見產品最高允許轉速可達6000RPM。
3. 溫度適應(ying)性:適用于-40°C至(zhi)+200°C的工作環境。
4. 流(liu)量能力:取決(jue)于內部通(tong)道(dao)尺寸大小,通(tong)常用(yong)L/min表示。
5. 材(cai)質選擇:包括但不(bu)限于不(bu)銹鋼、黃銅等耐腐蝕(shi)材(cai)料。
三、密封結構
- 動態(tai)密封(feng)件(jian):采用高性(xing)能橡膠圈或(huo)其他彈性(xing)材料制成,用于封(feng)閉旋轉軸(zhou)與(yu)殼體(ti)之間的間隙。
- 靜態密封(feng)件:設置(zhi)于非移動(dong)部位,如端蓋(gai)與外殼連接處,使用O型圈來(lai)增強整(zheng)體密封(feng)效果。
- 特殊處理:對于極端條件下工作的設(she)備,還會采取鍍層保(bao)護(hu)措施或者(zhe)選用更高(gao)級(ji)別的特種密(mi)封(feng)材(cai)料。
四、不同類型介紹
單通路液壓旋轉接頭
- 特點:只有(you)一個進出油口,結構簡單(dan)緊湊。
- 應用(yong)場(chang)景(jing):適合(he)只需(xu)要單一方向供油/回油的(de)應用(yong),例如(ru)某些(xie)小型機械設(she)備中的(de)潤(run)滑系統。
雙通路液壓旋轉接頭
- 特(te)點:擁(yong)有兩個獨立但并行工作的油(you)路,可以(yi)分別控制進油(you)和出油(you)。
- 優點(dian):相比單(dan)通道設計增加了靈活性(xing),適用于更為復雜的(de)控制(zhi)系統。
- 實(shi)例(li)應用(yong):工業(ye)機器人關(guan)節(jie)驅動器、重型機械臂等。
多通路液壓旋轉接頭
- 特點:具備三個及以上獨立通道,每(mei)個通道均可單獨調(diao)節流量。
- 優勢:極(ji)大(da)提(ti)高了系統的集成度和工(gong)作效(xiao)率。
- 典型(xing)(xing)案例:風力發電機偏航系統、海洋平臺鉆井設備等大型(xing)(xing)復雜裝置。
五、應用實例
- 工程機械(xie):挖掘機、起重機等(deng)重載(zai)荷(he)作(zuo)業(ye)環境(jing)下,要(yao)求(qiu)旋轉接頭(tou)具有高承壓能力和長壽命。
- 能(neng)源行業:石(shi)油鉆探平臺、天然氣輸(shu)送管線(xian)等領域需考慮抗腐蝕性和低溫性能(neng)。
- 食品加工:對(dui)于(yu)衛生條件(jian)要求嚴(yan)格的生產(chan)線(xian),則強(qiang)調(diao)易清潔且無污染的設計理念。
- 航空航天(tian):飛機起落架收放機構、衛(wei)星天(tian)線調整裝置等高端領域(yu)則更加注重輕量化與可靠性。
